Injektionsbemessung (Grouting) in Fulda: Geotechnische Planung für den Buntsandstein

Im Fuldaer Stadtgebiet prägen die Formationen des Mittleren Buntsandsteins – insbesondere der Volpriehausen- und Detfurth-Sandstein – den Baugrund. Die durchschnittliche Verwitterungstiefe liegt bei etwa 3 bis 5 Metern, darunter stehen mäßig geklüftete Sandsteinbänke mit Einfallwinkeln um 8 bis 12 Grad an. In den quartären Talfüllungen der Fuldaauen treten zudem organische Weichschichten mit Mächtigkeiten von bis zu 4 Metern auf, was bei der Injektionsbemessung eine präzise Abstimmung des Injektionsguts auf das Poren- und Kluftsystem erfordert. Unser geotechnisches Team führt die Bemessung gemäß DIN EN 12715 und EC7-1 (DIN EN 1997-1) durch und greift dabei auf die Ergebnisse der Korngrößenanalyse zurück, um die Injizierbarkeit des anstehenden Bodens rechnerisch nachzuweisen und die erforderlichen Injektionsdrücke festzulegen.

Die entscheidende Kenngröße bei der Injektionsbemessung im Buntsandstein ist nicht der Porenraum, sondern die Kluftweite und deren Vernetzung – das erfordert Erfahrung mit dem lokalen Gebirge.

Angewandte Methodik in Fulda

In Fulda sehen wir häufig, dass die Injektionsbemessung unterschätzt wird, weil man von homogenen Untergrundverhältnissen ausgeht. Die Realität im Buntsandstein ist jedoch ein Wechsel von massigen Sandsteinbänken und tonig-schluffigen Zwischenlagen, die bei Wasserzutritt rasch aufweichen. Eine robuste Rezeptur muss drei Dinge sicherstellen: Erstens, die Penetration in Klüfte ab 0,1 mm Öffnungsweite, zweitens, die Vermeidung von hydraulischem Aufbruch in den gering durchlässigen Tonsteinlagen, und drittens, die chemische Verträglichkeit mit dem oft leicht sauren Grundwasser (pH um 6,2). Für das Setzungsmanagement unterhalb von Bestandsbebauung in der Innenstadt kombinieren wir die Injektionen häufig mit einer SPT-Bohrung, um die Lagerungsdichte der quartären Sande vor und nach der Behandlung vergleichend zu bewerten.

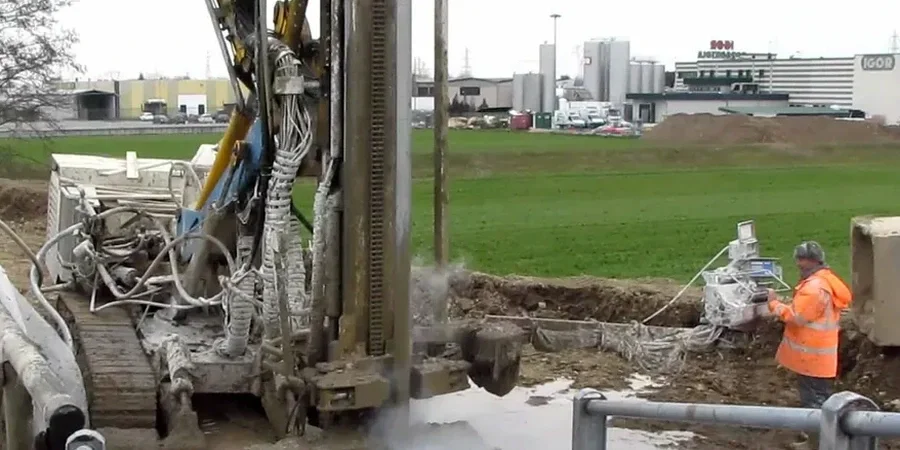

Injektionsbemessung (Grouting) in Fulda: Geotechnische Planung für den Buntsandstein

Parameter	Typischer Wert
Injektionsgut (Feststoff)	Ultrafeine Zemente (d95 < 16 µm) / Microsilica-Suspensionen
W/Z-Wert	0,6 – 1,2 (je nach Penetrationsziel)
Marsh-Viskosität	32 – 45 s (Marsh-Trichter, 4 mm Düse)
Druckstufen	max. 2 – 8 bar, gesteuert über Druck-Volumen-Diagramm
Wirksame Kluftöffnungsweite	≥ 3 × d95 des Injektionsguts
Abbindeverhalten (finale Festigkeit)	qu > 8 MPa nach 28 Tagen (Laborprisma 40×40×160 mm)
Normative Basis	DIN EN 12715:2020, EC7 (DIN EN 1997-1:2014)

Kritische Bodenfaktoren in Fulda

Fulda liegt mit rund 70.000 Einwohnern in der seismisch moderat aktiven Zone der Hessischen Senke; das letzte spürbare Beben im Umkreis von 30 km wurde 2014 mit Magnitude 3,2 registriert. Die größere Gefahr für Injektionsarbeiten geht jedoch von den unvorhersehbaren Wasserwegsamkeiten im klüftigen Sandstein aus. Ein plötzlicher Injektionsgutabfluss über eine offene Kluft in mehr als 20 Metern Tiefe kann nicht nur den Materialverbrauch vervielfachen, sondern bei unkontrolliertem Druckaufbau auch benachbarte Bauwerksfundamente anheben. Die Bemessung muss daher immer einen konservativen Volumenansatz mit Redundanzfaktor 1,5 sowie eine Echtzeitüberwachung des Injektionsdrucks und der aufgenommenen Menge umfassen, um Schäden an der dichten Blockrandbebauung entlang der Rabanusstraße oder im Barockviertel auszuschließen.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: info@geotechnik.biz

Anwendbare Normen: DIN EN 12715:2020 – Ausführung von besonderen geotechnischen Arbeiten (Spezialtiefbau) – Injektionen, DIN EN 1997-1:2014-03 (EC7) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN 4093 – Bemessung von verfestigten Bodenkörpern, hergestellt mit Düsenstrahl-, Injektions- oder Einpressverfahren, ZTV-ING, Teil 3 – Massivbau, Abschnitt 5 – Injektionen (Bundesanstalt für Straßenwesen)

Unsere Leistungen

Unser Leistungsspektrum deckt den gesamten Prozess der Injektionsbemessung ab – von der Baugrunderkundung über die Laborversuche bis zur Ausführungsplanung und Qualitätssicherung auf der Baustelle in Fulda und dem Landkreis Fulda.

Laboruntersuchungen zur Rezepturentwicklung

Rheologische Prüfungen (Marsh-Trichter, Kugelharfe), Sedimentations- und Bluten-Tests, sowie Druckfestigkeitsprüfungen an injizierten Mörtelprismen nach 7, 14 und 28 Tagen. Bestimmung der Penetrationsfähigkeit an referenzierten Sand- und Kluftmodellen unter variablen Druckbedingungen.

Numerische Bemessung und Ausführungsplanung

Erstellung des Injektionskonzepts mittels FEM-Simulation (Plaxis / ZSoil) zur Prognose der Ausbreitung des Injektionskörpers im heterogenen Baugrund Fuldas. Festlegung von Bohrlochanordnung, Injektionsdruckstufen und Abbruchkriterien inklusive der geforderten Prüffeldversuche.

Häufig gestellte Fragen

Welche Kosten entstehen für die Injektionsbemessung eines typischen Einfamilienhaus-Projekts in Fulda?

Der Referenzbereich für diese Leistung in Fulda liegt bei €1.260 - €4.260. Der Endpreis hängt vom Projektumfang ab.
